2017年03月27日

AP赤道儀導入 その2 極軸望遠鏡

 AP赤道儀導入 その1
 AP赤道儀導入 その2 極軸望遠鏡←ここ
 AP赤道儀導入 その3 実地テスト
 AP赤道儀導入 その4 星空デビュー
 AP赤道儀導入 その5 378mm2分ノータッチは大丈夫

 AP赤道儀には純正品の極軸望遠鏡PF-Lがオプションで用意されています。北極星と付近の星2つをパターン上の指定の場所に合わせる時角計算が不要なタイプ。自動消灯機能付きの暗視野照明が付いているなど高機能ですが、値段もそれなりで、メーカー希望価格が税別\28,000、実売価格が\24,000前後といったところ。

 AP-WM追尾撮影スターターセットでは全体の値段を押さえることもあり、ショップオリジナルの極軸望遠鏡を付けています。こちらは水平出しと時角計算が必要なオーソドックスなタイプ。

 価格差が8千円程度なのでどうしたものかと思って検索していると、純正品の極軸望遠鏡PF-Lの使用レポートがありました。

Vixen AP星空雲台を使ってみました(Telescope_Factory:2015.3.18)
Baader Hyperion 36mmでお気軽コリメート撮影-2(Telescope_Factory:2015.3.24)

 視野周辺部の収差で像が悪化する部分で恒星の位置合わせをするので、ちょっと見づらいとのこと。遠征時の空の暗い場所ならよいとして、神戸の自宅近辺で4等や5等の星を確認するのは厳しいかもしれません。今回はショップオリジナルの極軸望遠鏡を使うことにしました。

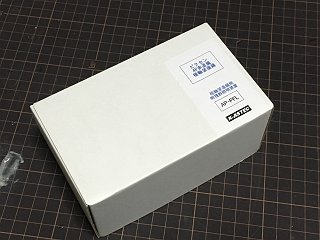

 さてこちらがその内容品。iOptron社製の極軸望遠鏡K-ASTEC社でカスタマイズしたものということで、極軸望遠鏡本体明視野照明装置、調整用のレンチが入っています。

 AP赤道儀への取り付けは赤道儀の極軸体にねじ込むだけで簡単。後で初期調整を行ないます。

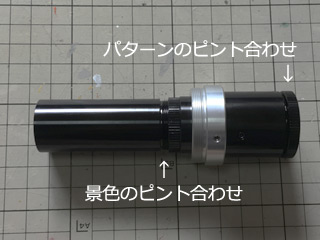

 説明書には書いていないのが極軸望遠鏡のピント合わせ。景色とパターンの両方のピントを個別に調整できるようになっていますが、景色のピント調整リングは極軸体の内部に入ってしまう部分に付いているので、取り付け前に合わせておかねばなりません。

 私は取り付けた後で景色とパターンのピントがずれてることに気付いて(出荷時に調整していると思うのですが、個人の視度差もありますから)、どこで合わせればよいのか分からずに困りました。

 初期調整はマニュアル通りに。

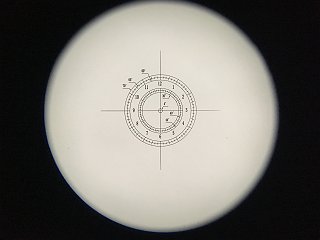

 まずは極軸望遠鏡のパターンの垂直を決める作業。遠くの塔や建物を利用して鉛直方向を決めて、マークしておきます。

 次は極軸体と極軸望遠鏡の平行を調整する作業。景色を見ながら極軸体を回転させて、パターン中心と視野の中心がズレないように追い込みます。天体望遠鏡のファインダーを調整するのに近い要領。難しくはないのですが手間はかかります。とはいえ最初に合わせてしまえば後で狂うものではないので慎重に作業します。
# 参考:スカイメモSの極軸修正方法と極軸の合わせ方について(カメラde遊ingのブログ:2016.03.08)

 この段で気付いたのですが、この極軸望遠鏡はアイレリーフが短くて、メガネを掛けたままでは全視野を見渡すことが出来ません。メガネを掛けていてもパターン周辺は見えるので何とかなるとは思いますが、これは盲点でした。
 そういえば極軸望遠鏡はカタログにアイレリーフの情報は載っていないのが普通で、これは改善してほしいと思います。

 そういえばAP赤道儀は、水準器を置く場所がありません。三脚の上面は赤道儀を載せてしまうと水平な場所がないし、赤道儀本体にも平らな場所がありません。
 赤道儀を付ける前の三脚上面で水平を出すか、極軸体上面のアクセサリーシューを利用して水準器を付けるしかなさそうです。

 北極星の時角はスマホのアプリで表示できるので、これは難しいことはありません。

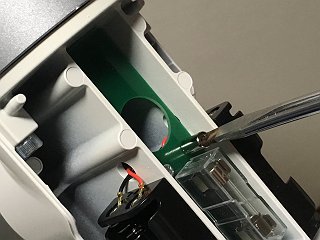

 極軸望遠鏡の明視野照明装置はAP赤道儀の赤緯体に収まるようになっています。取り付けもドライバー一本で
簡単。上手くつくったものです。

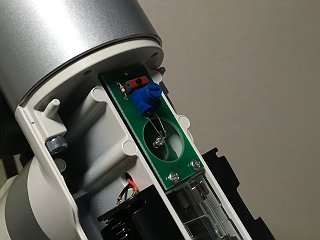

 照明装置のスイッチは赤緯体のカバーの内側で操作をしにくい場所。スイッチを入れっぱなしでも10年は電池が持つ(計算)とのことで、基本は点けっぱなし推奨という割り切った仕様です。
# 通電で電池が消耗するのと、経年で電池が消耗するのと、変わらないのかも。

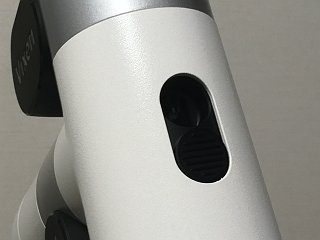

 AP赤道儀の赤緯体にはスライド式のフタがついているのですが、この明視野照明装置を付けると、青色のボリュームの突起がカバーと干渉して蓋が閉まらなくなります。これは製品説明のサイトでも明記されているので事前に知っていましたが、せっかくの機能が使えないのでちょっともったいない気分。ここはサードパーティ製品ゆえの割り切りでしょう。
posted by ふくだ at 23:45| Comment(0) | 機材

2017年03月26日

AP赤道儀導入 その1

 AP赤道儀導入 その1←ここ
 AP赤道儀導入 その2 極軸望遠鏡
 AP赤道儀導入 その3 実地テスト
 AP赤道儀導入 その4 星空デビュー
 AP赤道儀導入 その5 378mm2分ノータッチは大丈夫

 というわけで、ビクセンのAP赤道儀を導入しました。
 協栄産業で販売している両軸モーター仕様のAP-WM追尾撮影スターターセット。「WM」は「W(Double) Motors」で両軸モーターのこと。赤道儀本体に三脚や極軸望遠鏡などをセットしたものです。

 私の用途なら日周運動が追尾できれば十分なので、赤経モーター仕様の「AP-SM(Single Motor)」で用が足りるのですが、両軸モータなら将来オートガイダーを使える拡張性を考慮しました。とはいえセット品で割安感があったのがAP-WMにした一番の理由。とはいえ天文関係で一度に6桁の買い物をするのはこの10年来なかったことです。


 開梱の儀。段ボール箱を開けると、まずは説明書など。その下にコントローラーとケーブルとウェイトシャフト。更にその下に赤道儀本体とバランスウェイト。

 説明書は赤経モーター仕様のAP-SMのものですが、両軸モーター仕様のAP-WMの補足説明が一枚付いてきます。説明書自体は分かりやすく出来ていると思います。

 星座早見盤とビクセンオリジナルの「星空ガイドブック」もセットされています。我が家の星座早見盤はこれで何枚になったことやら。「星空ガイドブック」は望遠鏡で使い方や観察方法を中心に編集されたガイドブックで、一通りのことは押さえてあって、まずまずよく出来た冊子だと思います。光景や倍率による見え方の違いを図解しているのは良い点。

 三脚は三段伸縮で、コンパクトに畳めます。短縮時の長さは60cm程度。
 面白いのはステーのてっぺんが赤道儀を固定するネジになっていること。分解するパーツが一つ減るので、よく考えられています。

 赤道儀の組み立てはどのメーカーも大差ないのですが、今回は電装系もありますし、説明書を確認しながら組んでいきます。

 ほどなく組み上がり。
 コントローラーのケーブルが一本でスッキリしていたり、クランプの位置も分かりやすかったり、GP赤道儀で使いにくかった点は改善されている印象。

 コントローラのケーブルが今や懐かしのシリアルケーブル(RS-232Cなどで使うもの)で、端子部が大きいのと接続時に手回しネジで固定するのはちょっと面倒。シリアルケーブルは信頼性が高く、観測中に不慮に引っこ抜けることを考えたら、この規格にした理由は分からなくもないですけれども。

 電源は家にあったモバイルバッテリーとUSBケーブルで給電しています。スマホ持ちの人なら予備のモバイルバッテリーはいくつか持っているので、それを流用できるのは便利。

 三脚はステーのあるタイプで、BORGの三脚のようにストーンバッグを付けてアクセサリー置き場にすることは出来ません。観測中に接眼レンズを置く場所は別途、用意することになります。モバイルバッテリーの置き場も考えないと。

 バランスウェイトは1kgのものが付いてきます。ファインダーを付けたBORG77EDにはウェイトが軽すぎて釣り合いが取れませんが、ミニボーグ系は余裕な感じ。ウェイトは買い足すことになりそうですが、それまではペットボトルに何か詰めて括り付けるなどで対応しようと思います。

 ひとまずはここまで。
posted by ふくだ at 23:47| Comment(0) | 機材
